Gearbox planet: Panduan mendalam untuk jenis, aplikasi, dan manfaat

I. PengantaR geaRbox Planet

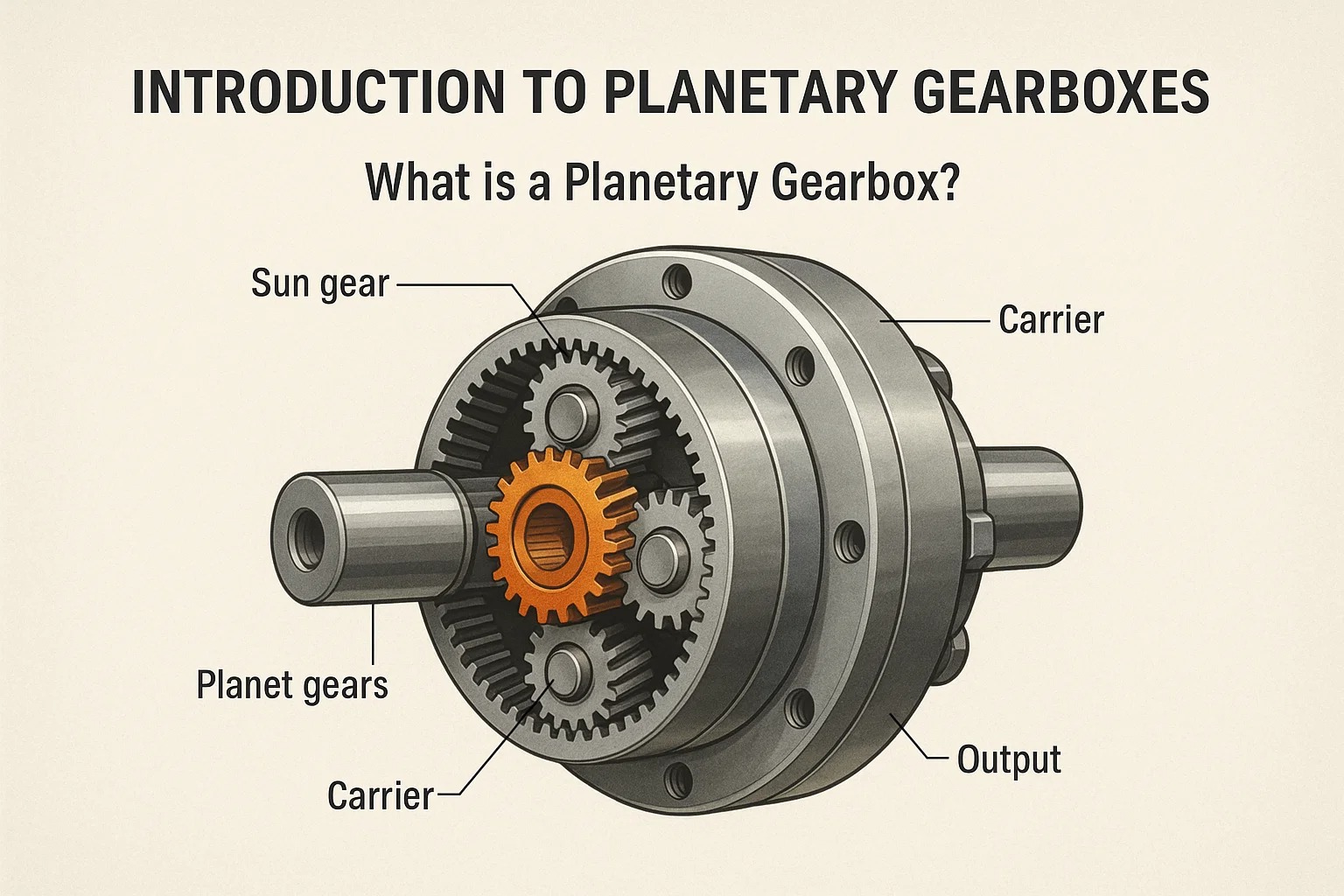

1. APa Sayatu geaRbox planet?

GeaRbox planetary, juga dSayakenal SebagaSaya gearbox epSayacyclic, adalah SiStem roda gigi canggih yang ditDanai dengan SuSunan roda gigi yang unik. Tidak Seperti gearbox patauos paralel tradisional, gearbox planetary terdiri dari gigi "matahari" pusat, ring "ring" luar (gigi internal), dan beberapa gear "planet" yang berputar di sekitar gigi matahari sambil meshing dengan sun dan ring gear. Perlengkapan planet ini biasanya dipasang pada "pembawa" yang dapat dipindahkan, yang menentukan gerakan orbital mereka. Pengaturan konsentris ini memungkinkan distribusi beban yang eFisien di antara beberapa gigi, yang mengarah ke karakteristik kinerja yang luar biasa. Fungsi utama gearbox planet adalah untuk memberikan multiplikasi torsi yang signiFikan dan pengurangan kecepatan dalam ruang yang sangat kompak.

2. Sejarah dan Evolusi Singkat

Prinsip -prinsip dasar di balik gearing epicyclic dapat ditelusuri kembali ke zaman kuno, dengan aplikasi awal ditemukan dalam jam astronomi dan perangkat mekanik rumit lainnya. Namun, gearbox planet modern, seperti yang kita ketahui hari ini, mulai terbentuk dengan munculnya industrialisasi dan meningkatnya permintaan untuk solusi transmisi daya yang kuat namun ringkas.

Desain gear planet awal seringkali rumit untuk diproduksi dan rentan terhadap masalah yang terkait dengan distribusi dan keausan beban. Kemajuan yang signifikan dalam ilmu material, permesinan presisi, dan geometri roda gigi telah menyebabkan gearbox planetary yang sangat efisien, Danal, dan tahan lama tersedia saat ini. Evolusi telah melihat pergeseran dari desain yang belum sempurna ke sistem yang sangat direkayasa yang mampu menangani torsi yang sangat besar, beroperasi dengan kecepatan tinggi, dan kondisi lingkungan yang keras dan abadi. Pengembangan pelumas canggih dan teknologi penyegelan telah semakin meningkatkan kinerja dan umur mereka. Saat ini, Computer-Aided Design (CAD) dan Finite Element Analysis (FEA) memainkan peran penting dalam mengoptimalkan desain gearbox planet untuk aplikasi spesifik, mendorong batas kemampuan mereka.

3. Keuntungan dari gearbox planet

Gearbox planetary menawarkan serangkaian keuntungan yang menarik yang menjadikannya pilihan yang disukai di berbagai spektrum industri. Desain unik mereka secara inheren memberikan beberapa manfaat utama:

• Kepadatan Torsi Tinggi: Mungkin keuntungan yang paling signifikan adalah kemampuan mereka untuk mengirimkan torsi yang sangat tinggi dalam volume yang relatif kecil. Hal ini disebabkan oleh kemampuan berbagi beban di antara beberapa roda gigi planet, secara efektif mengalikan area kontak dan mendistribusikan tegangan.
• Ukuran kompak: Pengaturan konsentris roda gigi memungkinkan desain yang sangat kompak dan menghemat ruang. Ini sangat penting dalam aplikasi di mana ruang berada pada premium, seperti robotika, kedirgantaraan, dan mesin portabel.
• Efisiensi Tinggi: Gearbox planet terkenal dengan efisiensi transmisi daya tinggi, seringkali melebihi 95% dalam satu tahap. Ini disebabkan oleh kontak bergulir murni antara gigi roda gigi, yang meminimalkan kerugian gesekan dibDaningkan dengan pengaturan gigi lainnya.
• Akurasi dan kekakuan posisi yang sangat baik: Distribusi beban yang seimbang dan konstruksi kaku gearbox planetary berkontribusi terhadap serangan balik minimal (permainan antara gigi meshing) dan kekakuan torsional tinggi. Ini membuatnya ideal untuk aplikasi yang membutuhkan kontrol gerak yang tepat, seperti otomatisasi industri dan robotika.
• Kebisingan rendah dan getaran: Berbagai titik kontak dan komponen berputar seimbang dalam gearbox planet mengarah ke operasi yang lebih halus dan berkurangnya tingkat kebisingan dan getaran dibandingkan dengan gearbox konvensional.
• Rasio gigi serbaguna: Dengan memvariasikan jumlah gigi di Matahari, Planet, dan Ring gears, dan dengan menumpuk beberapa tahap, berbagai rasio reduksi dapat dicapai, memenuhi persyaratan aplikasi yang beragam.
• Susunan poros koaksial: Baik poros input dan output biasanya koaksial, menyederhanakan desain dan integrasi mesin. Ini menghilangkan kebutuhan untuk poros offset dan kompleksitas pemasangan yang terkait.
• Daya tahan lama dan umur panjang: Dengan pelumasan dan pemeliharaan yang tepat, desain yang kuat dan kemampuan berbagi beban dari gearbox planetary berkontribusi pada umur operasional yang panjang, bahkan dalam kondisi yang menuntut.

Keuntungan ini secara kolektif menjadikan gearbox planet sebagai komponen yang sangat diperlukan dalam berbagai sistem mekanik modern, mendorong inovasi dan efisiensi di seluruh industri.

Ii. Prinsip kerja gearbox planet

Kinerja luar biasa dari gearbox planet berasal dari konfigurasi internal yang cerdik dan cara komponennya berinteraksi. Memahami mekanisme ini adalah kunci untuk menghargai utilitasnya yang meluas.

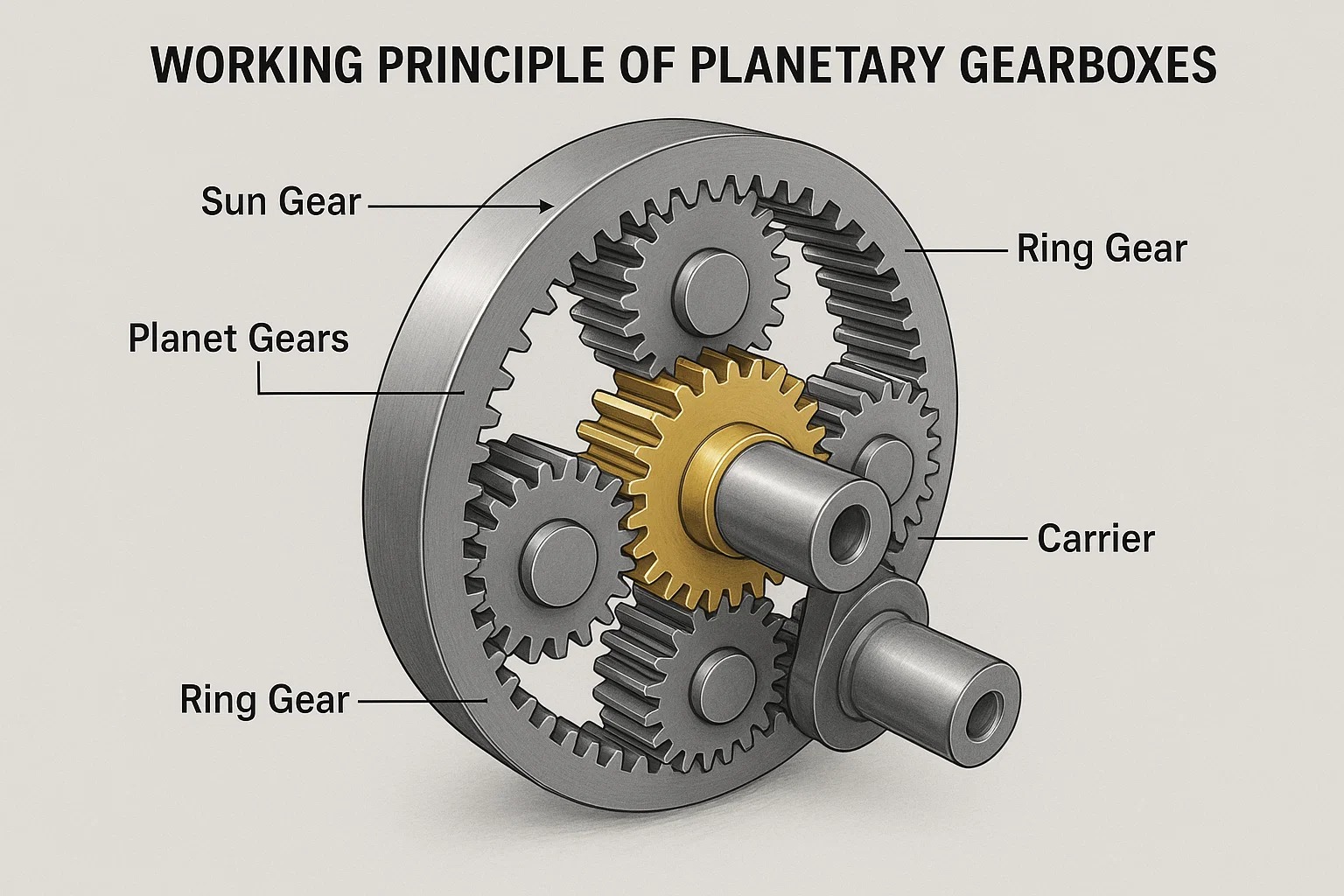

1. Komponen: Sun Gear, Planet Gears, Ring Gear, Pembawa

Gearbox planet yang khas, dalam bentuknya yang paling mendasar, terdiri dari empat komponen fundamental, masing -masing memainkan peran penting dalam proses transmisi daya:

• Sun Gear: Ini adalah gigi pusat, analog dengan matahari dalam tata surya kita (karenanya nama "planet"). Biasanya gigi input dalam konfigurasi pengurangan kecepatan, atau gigi output dalam konfigurasi peningkatan kecepatan. Ini menyatu secara eksternal dengan roda gigi planet.
• Planet Gears: Ini biasanya dua atau lebih roda gigi yang mengorbit di sekitar gigi matahari tengah. Mereka menyatu dengan gigi matahari dan gigi internal ring gear. Planet Gears bertanggung jawab untuk mendistribusikan beban dan mentransmisikan daya dari gigi matahari ke ring gear atau operator, atau sebaliknya. Jumlah roda gigi planet mempengaruhi kapasitas pembawa beban dan keseimbangan sistem.
• Ring gear (gear annulus / roda gigi internal): Ini adalah gigi luar dengan gigi internal yang cocok dengan roda gigi planet. Ini merangkum gigi matahari dan planet. Ring gear dapat stasioner, bertindak sebagai anggota reaksi, atau dapat digerakkan atau memberikan output. Gigi internalnya memberikan permukaan kontak yang stabil dan kuat untuk roda gigi planet.
• Operator (pembawa planet / lengan): Ini adalah komponen struktural yang menahan roda gigi planet dan mempertahankan jaraknya di sekitar gigi matahari. Gear planet biasanya dipasang pada poros yang dipasang pada pembawa, memungkinkan mereka untuk berputar pada sumbu mereka sendiri sambil berputar secara bersamaan di sekitar gigi matahari. Operator dapat berfungsi sebagai input, output, atau komponen stasioner, tergantung pada konfigurasi kinematik yang diinginkan.

Susunan persneling yang unik dan koaksial ini memungkinkan seluruh kereta roda gigi ditempatkan di dalam casing silindris yang ringkas, yang merupakan keuntungan desain utama.

2. Bagaimana roda gigi berinteraksi

Interaksi dari keempat komponen ini menentukan pengurangan kecepatan gearbox, multiplikasi torsi, dan arah rotasi. Prinsip operasional bergantung pada memperbaiki salah satu dari tiga komponen berputar utama (matahari, pembawa, atau ring gear) dan kemudian menggunakan input lain dan output ketiga sebagai output.

Mari kita pertimbangkan konfigurasi yang paling umum untuk pengurangan kecepatan:

• Input: Itu Sun Gear biasanya digerakkan oleh motor.
• Tidak bergerak: Itu Ring Gear dipegang tetap (dicegah untuk berputar).
• Keluaran: Itu Carrier menjadi poros output.

Dalam pengaturan ini:

1. Saat gigi matahari berputar, ia menggerakkan gigi planet meshing.
2. Karena gear planet juga menyatu dengan tidak bergerak Ring gear, mereka dipaksa untuk "berjalan" atau berguling di sepanjang bagian dalam ring gear.
3. Gerakan bergulir ini menyebabkan roda gigi planet mengorbit di sekitar gigi matahari, membawa pendukungnya pembawa dengan mereka.
4. Karena roda gigi planet bergulir dan mengorbit, operator berputar pada kecepatan yang jauh lebih lambat daripada input sun gear, secara efektif mengurangi kecepatan dan mengalikan torsi.

Konfigurasi lain mungkin:

• Pembawa tetap: Jika operator ditahan stasioner, sistem bertindak sebagai pengurangan gigi standar di mana matahari menggerakkan planet -planet, yang kemudian menggerakkan ring gear. Pengaturan ini dapat digunakan untuk pengurangan kecepatan atau peningkatan, seringkali dengan arah output yang berbeda.
• Memperbaiki gigi matahari: Jika gigi matahari ditahan stasioner dan ring gear digerakkan (input), pembawa dapat menjadi output, menghasilkan rasio reduksi yang berbeda.

Keindahan desain planet terletak pada kemampuannya untuk mendistribusikan beban di beberapa roda gigi planet. Setiap gear planet membawa sebagian dari torsi total, yang mengarah ke:

• Peningkatan kapasitas beban: Beban dibagi, sehingga setiap gigi gigi mengalami lebih sedikit stres dibandingkan dengan kereta roda gigi konvensional di mana semua beban ditransmisikan melalui titik mesh tunggal.
• Operasi yang lebih halus: Beberapa titik kontak mengurangi getaran dan kebisingan.
• Efisiensi yang lebih besar: Tindakan bergulir murni antara roda gigi meminimalkan gesekan geser.

3. Perhitungan rasio roda gigi

Rasio roda gigi (i) dari gearbox planet tergantung pada komponen mana yang diperbaiki, input, dan output, serta jumlah gigi pada gigi matahari ( Z s ​ ), ring gear ( Z r ​ ), dan roda gigi planet ( Z p ​ ). Sedangkan jumlah giro planet ( N p ​ ) mempengaruhi kapasitas beban, itu tidak secara langsung mempengaruhi perbandingan diri.

Mari kita pertimbangkan konfigurasi yang paling umum di mana Ring gear diperbaiki (stasioner) , Sun Gear adalah input , dan Operator adalah output .

Rumus untuk rasio gigi (i) dalam konfigurasi umum ini (kecepatan input / kecepatan output) adalah:

i = 1 Z r / Z s

Di mana:

• Z r ​ = Jumlah gigi pada ring gear
• Z s ​ = Jumlah gigi di gigi matahari

Contoh: Jika gearbox planet memiliki gigi matahari dengan 20 gigi ( Z s ​ = 20 ) dan ring gear dengan 80 gigi ( Z r ​ = 80 ), dan ring gear diperbaiki:

i = 1 80/20 = 1 4 = 5

Ini berarti untuk setiap 5 rotasi gigi matahari input, pembawa output akan memutar 1 kali. Kecepatan dikurangi dengan faktor 5, dan torsi dikalikan dengan faktor 5 (mengabaikan kerugian efisiensi).

Catatan penting tentang rasio persneling:

• Untuk gearbox planet multi-tahap, rasio roda gigi keseluruhan adalah produk dari rasio individu dari setiap tahap. Misalnya, jika Anda memiliki dua tahap, masing -masing dengan rasio 5: 1, rasio total akan 5 × 5 = 25 : 1 .
• Konfigurasi lain (mis., Matahari tetap, cincin input, operator output) memiliki rumus rasio yang berbeda. Rumus umum, yang diturunkan menggunakan persamaan Willis, adalah alat yang ampuh untuk menghitung rasio di semua kereta gear epicyclic.

Memahami komponen mendasar ini dan interaksi dinamisnya sangat penting untuk desain dan pemilihan gearbox planetary untuk aplikasi tertentu.

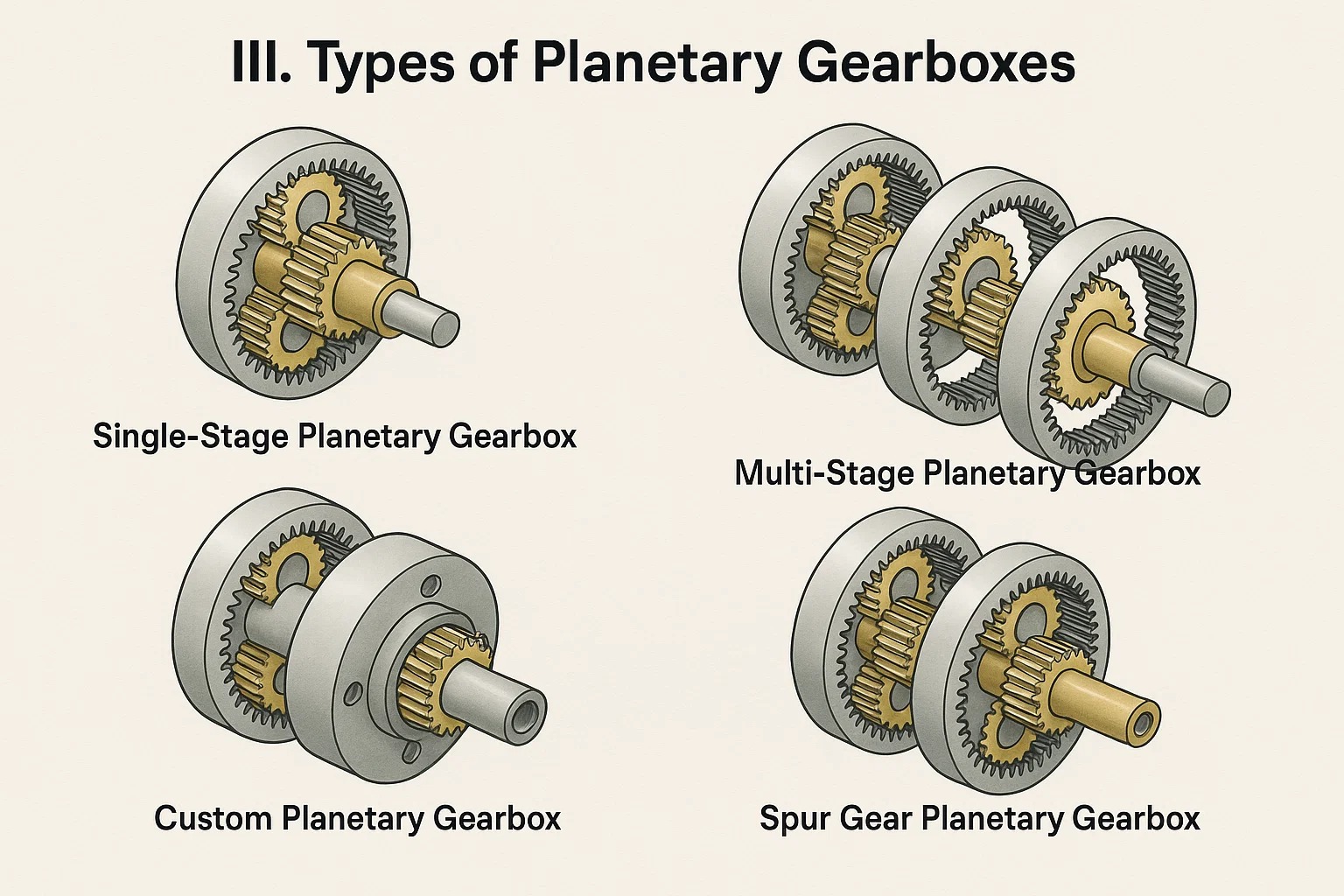

AKU AKU AKU. Jenis gearbox planet

Sementara komponen mendasar dari gearbox planet tetap konsisten (matahari, planet, cincin, operator), variasi dalam pengaturannya, jumlah tahapan, dan jenis roda gigi yang digunakan mengarah pada konfigurasi yang berbeda, masing -masing dioptimalkan untuk karakteristik dan aplikasi kinerja tertentu.

1. Gearbox planet tahap tunggal

Gearbox planet satu tahap adalah bentuk paling sederhana, terdiri dari satu set gigi matahari, planet, dan ring dengan pembawa yang sesuai.

• Struktur: Terdiri dari satu gear matahari tengah, beberapa gear planet meshing dengan matahari, pembawa planet yang memegang gear planet, dan gigi cincin luar yang meshing dengan planet.
• Operasi: Daya biasanya dimasukkan melalui gigi matahari, ring gear ditahan stasioner, dan output diambil dari pembawa (untuk pengurangan kecepatan).
• Karakteristik:
  • Kekompakan: Sangat kompak untuk rasio reduksi tercapai.
  • Efisiensi: Efisiensi yang sangat tinggi, sering melebihi 97% untuk satu tahap.
  • Rentang rasio terbatas: Rasio reduksi praktis maksimum untuk satu tahap umumnya terbatas (mis., Biasanya dari 3: 1 hingga sekitar 10: 1 atau 11: 1). Mencapai rasio yang lebih tinggi dalam satu tahap akan membutuhkan gigi matahari yang sangat kecil relatif terhadap ring gear, yang dapat menyebabkan masalah dengan kekuatan gigi dan jumlah gear planet yang dapat dipasang.
  • Aplikasi: Ideal untuk aplikasi yang membutuhkan pengurangan kecepatan sedang, kepadatan torsi tinggi, dan kontrol gerak yang tepat dalam jejak kecil, seperti robotika kecil, aplikasi servomotor, dan jalur perakitan otomatis.

2. Gearbox planet multi-tahap

Ketika rasio reduksi yang lebih tinggi diperlukan, atau ketika kecepatan output yang sangat spesifik diperlukan bahwa satu tahap tidak dapat memberikan secara efisien, beberapa tahap planet digabungkan secara seri.

• Struktur: Gearbox planetary multi-tahap terdiri dari dua atau lebih set gear planetare tunggal yang terhubung secara berurutan. Pembawa output dari tahap pertama sering bertindak sebagai input sun gear untuk tahap berikutnya, atau poros perantara menghubungkan tahapan.
• Operasi: Rasio gear total adalah produk dari rasio individu dari setiap tahap. Misalnya, gearbox dua tahap dengan rasio 5: 1 pada tahap pertama dan rasio 4: 1 pada tahap kedua akan menghasilkan rasio keseluruhan 20: 1.
• Karakteristik:
  • Rasio reduksi tinggi: Mampu mencapai rasio gigi yang sangat tinggi (mis., Dari 15: 1 hingga beberapa ratus atau bahkan ribuan menjadi satu).
  • Peningkatan panjang: Panjang keseluruhan gearbox meningkat dengan jumlah tahapan, meskipun tetap relatif kompak dibandingkan dengan gearbox poros paralel multi-tahap untuk rasio yang setara.
  • Efisiensi yang sedikit berkurang: Meskipun setiap tahap sangat efisien, ada kerugian efisiensi yang kecil dengan setiap tahap tambahan. Namun, efisiensi keseluruhan biasanya tetap sangat tinggi (mis., 90-95% untuk multi-tahap).
  • Aplikasi: Banyak digunakan dalam mesin industri berat, turbin angin, sistem pelacakan surya, robotika besar, peralatan konstruksi, dan di mana saja torsi yang sangat tinggi dan kecepatan output rendah diperlukan dalam faktor bentuk yang relatif kompak.

3. Gearbox Planetary Kustom

Di luar unit standar di luar rak, gearbox planetare khusus dirancang dan diproduksi untuk memenuhi persyaratan aplikasi yang sangat spesifik dan seringkali unik yang tidak dapat dipenuhi dengan solusi yang tersedia.

• Pertimbangan Desain: Kustomisasi dapat melibatkan:
  • Rasio gigi spesifik: Rasio non-standar atau sangat tinggi/rendah.
  • Bahan: Penggunaan bahan khusus untuk suhu ekstrem, lingkungan korosif, atau pengurangan berat badan (mis., Aplikasi Aerospace).
  • Penyegelan dan Pelumasan: Solusi untuk lingkungan vakum, persyaratan tingkat makanan, atau aplikasi bertekanan tinggi.
  • Pemasangan dan Integrasi: Desain flensa yang unik, konfigurasi poros (poros berongga, poros splined, motor terintegrasi), atau bentuk rumah agar pas dengan ruang terbatas.
  • Reaksi: Persyaratan reaksi balik ultra-rendah untuk kontrol gerakan presisi.
  • Kebisingan/getaran: Modifikasi desain untuk operasi yang sangat tenang.
  • Siklus Tugas & Kehidupan: Direkayasa untuk umur panjang yang sangat panjang atau siklus beban tertentu.
• Manfaat: Kinerja yang dioptimalkan secara tepat untuk aplikasi yang dimaksud, seringkali mengarah pada peningkatan efisiensi sistem, keandalan, dan umur panjang.
• Aplikasi: Instrumen ilmiah presisi tinggi, aplikasi pertahanan, sistem kedirgantaraan khusus, mesin otomatis yang dipesan lebih dahulu, perangkat medis, dan peralatan industri ceruk di mana solusi standar tidak cukup.

4. Spur Gear Planetary Gearboxes

Klasifikasi ini mengacu pada jenis gigi yang digunakan pada Matahari, Planet, dan Ring Gears. Spur roda gigi adalah jenis gigi yang paling umum dan mendasar.

• Karakteristik:
  • Gigi lurus: Gigi lurus dan sejajar dengan sumbu rotasi.
  • Kesederhanaan dan efektivitas biaya: Lebih mudah dan umumnya lebih murah untuk diproduksi daripada roda gigi heliks.
  • Efisiensi Tinggi: Efisiensi yang sangat baik, terutama dalam sistem yang selaras.
  • Beban radial: Hanya menghasilkan gaya radial (tidak ada dorongan aksial).
  • Kebisingan: Bisa lebih bising dari roda gigi heliks, terutama pada kecepatan yang lebih tinggi, karena seluruh gigi yang terlibat secara bersamaan ("pemuatan dampak").
• Aplikasi: Banyak digunakan dalam beragam aplikasi di mana efisiensi dan biaya adalah pertimbangan utama, dan tingkat kebisingan sedang dapat diterima. Ini termasuk sebagian besar otomatisasi industri umum, alat -alat listrik, dan banyak sistem penggerak ringkas.

5. Gearbox Planetary Gear Heliks

Roda gigi heliks memiliki gigi yang dipotong pada sudut ke permukaan gigi, membentuk heliks.

• Karakteristik:
  • Gigi miring: Gigi miring relatif terhadap sumbu rotasi.
  • Keterlibatan yang lebih halus: Gigi miring melibatkan secara bertahap, dari satu ujung ke ujung lainnya, yang mengarah ke operasi yang lebih tenang dan lebih halus.
  • Kapasitas beban yang lebih tinggi: Keterlibatan bertahap berarti lebih banyak gigi yang bersentuhan pada waktu tertentu, memungkinkan mereka untuk menangani beban yang lebih tinggi untuk ukuran gigi yang sama dibandingkan dengan memacu gigi.
  • Dorongan aksial: Menghasilkan gaya dorong aksial di sepanjang poros, yang membutuhkan bantalan dorong yang sesuai untuk dikelola.
  • Kompleksitas manufaktur: Lebih kompleks dan mahal untuk diproduksi daripada memacu persneling.
• Aplikasi: Lebih disukai dalam aplikasi di mana pengurangan kebisingan, penindasan getaran, dan kapasitas beban yang lebih tinggi sangat penting. Ini termasuk robotika presisi tinggi, mesin berkecepatan tinggi, transmisi otomotif, gearbox turbin angin, dan drive industri tugas berat di mana transmisi daya yang halus sangat penting.

Memilih antara taji dan gearbox planet gear heliks tergantung pada tuntutan spesifik aplikasi mengenai kebisingan, kapasitas beban, biaya, dan kompleksitas desain.

Iv. Aplikasi gearbox planet

Kombinasi unik dari kepadatan torsi tinggi, ukuran kompak, efisiensi tinggi, dan presisi membuat gearbox planetary sangat diperlukan di berbagai industri. Fleksibilitas mereka memungkinkan mereka untuk diintegrasikan dengan mulus ke dalam sistem mulai dari robotika presisi tinggi hingga mesin industri tugas berat.

1. Otomasi Industri

Di bidang otomatisasi industri, gearbox planet adalah landasan untuk mencapai kontrol gerak yang tepat dan andal. Kemampuan mereka untuk memberikan torsi tinggi dengan serangan balik minimal sangat penting untuk posisi yang akurat dan pergerakan mesin otomatis.

• Sistem Konveyor: Berikan torsi yang diperlukan dan pengurangan kecepatan untuk pergerakan barang yang efisien dan terkontrol di sepanjang jalur produksi. Ukurannya yang ringkas memungkinkan integrasi ke dalam desain konveyor yang dibatasi ruang.
• Mesin Pengemasan: Penting untuk sinkronisasi yang tepat dari berbagai elemen mesin seperti pengisi, sealer, dan pelabelan. Keakuratan gearbox planet memastikan kualitas produk yang konsisten dan throughput tinggi.
• Peralatan Pencetakan: Penting untuk penyelarasan dan pergerakan rol dan pelat yang tepat, memastikan pendaftaran cetak berkualitas tinggi dan output yang konsisten dalam mesin cetak komersial.
• Penanganan materi: Digunakan dalam kendaraan yang dipandu otomatis (AGVS), sistem penyimpanan dan pengambilan otomatis (AS/RS), dan berbagai lift dan kerekan di mana pergerakan yang dikendalikan dan kapasitas beban tinggi diperlukan.
• Mesin pemotongan dan pengelasan: Berikan posisi yang tepat dan laju umpan yang diperlukan untuk jalur pemotongan yang rumit dan operasi pengelasan yang tepat.

2. Robotika

Gearbox planetary hampir identik dengan robotika modern karena peran mendasar mereka dalam mencapai kelincahan, kekuatan, dan ketepatan yang diminta oleh sistem robot.

• Robot yang diartikulasikan: Diintegrasikan ke dalam sendi lengan robot (mis., Robot 6-sumbu) untuk memberikan torsi yang diperlukan untuk mengangkat dan memanipulasi beban berat sambil mempertahankan akurasi posisi tinggi untuk tugas yang dapat diulang.
• Robot kolaboratif (cobot): Serangan rendah mereka dan operasi yang lancar berkontribusi pada interaksi yang tepat dan aman yang diperlukan untuk cobot yang bekerja bersama operator manusia.
• Robot layanan: Digunakan dalam platform robot seluler untuk navigasi dan penggerak, serta dalam lengan manipulator untuk tugas di berbagai industri jasa.
• Exoskeletons: Diterapkan dalam exoskeleton bertenaga untuk rehabilitasi medis atau bantuan industri, memberikan torsi sendi yang diperlukan untuk augmentasi manusia.

3. Aerospace

Dalam industri kedirgantaraan, premi tentang pengurangan berat badan, keandalan, dan presisi menjadikan gearbox planet menjadi pilihan ideal untuk banyak aplikasi penting.

• Aktuator Pesawat: Digunakan dalam aktuator permukaan kontrol (flap, aileron, kemudi), sistem retraksi roda pendaratan, dan dorong pembalik, di mana torsi tinggi dalam paket yang ringkas dan ringan sangat penting untuk keselamatan dan kinerja.
• Helicopter Rotor Drives: Sementara gearbox rotor utama sangat kompleks, tahap planet seringkali merupakan komponen integral karena kemampuan berbagi beban dan rasio reduksi tinggi, yang sangat penting untuk mentransmisikan daya dari mesin ke rotor.
• Mekanisme satelit dan pesawat ruang angkasa: Dipekerjakan dalam sistem penunjuk antena, mekanisme penyebaran susunan surya, dan lengan robot pada kendaraan luar angkasa, di mana pergerakan yang tepat di lingkungan ekstrem adalah yang terpenting.

4. Otomotif

Gearbox planetary adalah komponen mendasar dalam banyak aplikasi otomotif, terutama dalam transmisi.

• Transmisi Otomatis: Inti dari sebagian besar transmisi otomatis menggunakan beberapa set gigi planet untuk memberikan berbagai rasio gigi tanpa mengganggu aliran daya. Ini memungkinkan perubahan gigi yang halus dan mulus.
• Mengendarai kendaraan hibrida: Digunakan dalam perangkat daya-split dalam powertrain hybrid untuk menggabungkan daya dari mesin pembakaran internal dan motor listrik, memungkinkan manajemen energi yang efisien.
• Kendaraan Listrik (EV) Drivetrains: Meskipun lebih sederhana dari transmisi es, beberapa EV masih menggunakan gearbox planet tunggal atau multi-tahap untuk pengurangan kecepatan motor yang optimal dan pengiriman torsi ke roda.
• Diferensial Slip Terbatas: Beberapa desain diferensial menggabungkan set gigi planet untuk mengelola distribusi daya antara roda, meningkatkan traksi.

5. Sistem Pelacakan Surya

Untuk memaksimalkan penangkapan energi, panel surya perlu secara akurat melacak gerakan matahari sepanjang hari. Gearbox planet sangat penting untuk gerakan yang tepat ini.

• Pelacak sumbu tunggal: Berikan drive untuk panel miring sepanjang satu sumbu, mengoptimalkan sudutnya relatif terhadap matahari.
• Pelacak Dual-Axis: Aktifkan gerakan yang lebih kompleks, memungkinkan panel untuk melacak baik azimuth (sudut horizontal) dan ketinggian (sudut vertikal) matahari. Presisi tinggi dan ketahanan gearbox planetary memastikan operasi jangka panjang yang andal di lingkungan luar.

6. Turbin angin

Gearbox planetary adalah komponen penting dalam drivetrain dari sebagian besar turbin angin multi-megawatt, menjembatani celah antara rotor yang rotasi lambat dan generator berkecepatan tinggi.

• Gearbox utama: Aplikasi utama berada di dalam gearbox utama yang menghubungkan bilah rotor yang berputar lambat turbin angin (rpm rendah, torsi tinggi) ke generator listrik pemintalan yang jauh lebih cepat (rpm tinggi, torsi bawah). Tahapan planet sangat efisien untuk peningkatan kecepatan dan konversi torsi yang substansial ini.
• Sistem pitch dan yaw: Gearbox planetary yang lebih kecil juga digunakan dalam sistem pitch (mengontrol sudut blade) dan sistem yaw (mengarahkan nacelle ke dalam angin) untuk memberikan gerakan yang tepat dan kuat yang diperlukan untuk penangkapan dan keamanan energi yang optimal.

7. Mesin Pengemasan

Seperti yang disebutkan secara singkat di bawah otomatisasi industri, mesin pengemasan sangat bergantung pada presisi dan tingkat siklus tinggi yang diaktifkan oleh gearbox planetary.

• Mesin pengisian: Pastikan pengeluaran volume yang akurat.
• Mesin penyegelan: Berikan tekanan dan waktu yang konsisten untuk penyegelan.
• Mesin pelabelan: Menjamin penempatan label yang tepat dengan kecepatan tinggi.
• Mesin Karton dan Paletisasi: Memberikan gerakan terkontrol untuk membentuk, mengisi, menyegel, dan menumpuk paket. Bacaan rendah dan sifat kompak gearbox planetary sangat penting untuk karakteristik operasi berkecepatan tinggi yang disinkronkan dari garis kemasan modern.

8. Peralatan Percetakan

Permintaan untuk output berkualitas tinggi, berkecepatan tinggi, dan konsisten dalam industri percetakan menjadikan gearbox planet pilihan yang ideal.

• Offset Press: Digunakan dalam mekanisme penggerak untuk silinder pelat, silinder selimut, dan silinder tayangan, membutuhkan pendaftaran yang sangat tepat dan rotasi halus untuk mencegah ghosting atau salah cetak.
• Digital Presses: Sementara berbeda dalam teknologi, elemen -elemen seperti mekanisme umpan kertas dan sistem penentuan posisi kepala cetak spesifik dapat memperoleh manfaat dari sifat gearbox planetary yang ringkas dan tepat.
• Flexographic and Gravure Press: Mirip dengan Offset, penekan ini memerlukan kontrol yang akurat dari kecepatan rol dan sistem tensioning, di mana gearbox planet memberikan torsi dan presisi yang diperlukan.

Aplikasi yang beragam menyoroti kemampuan beradaptasi dan peran penting dari gearbox planet dalam kemajuan industri dan teknologi modern.

Perbandingan tipe gearbox planet

Berikut adalah tabel yang merangkum karakteristik kunci dari berbagai jenis gearbox planet:

Perbandingan Tipe Gearbox Planetary: Single-Stage vs Multi-Stage

Planetary Gearbox Gear Type Perbandingan: Perlengkapan Spur vs. Gear Heliks

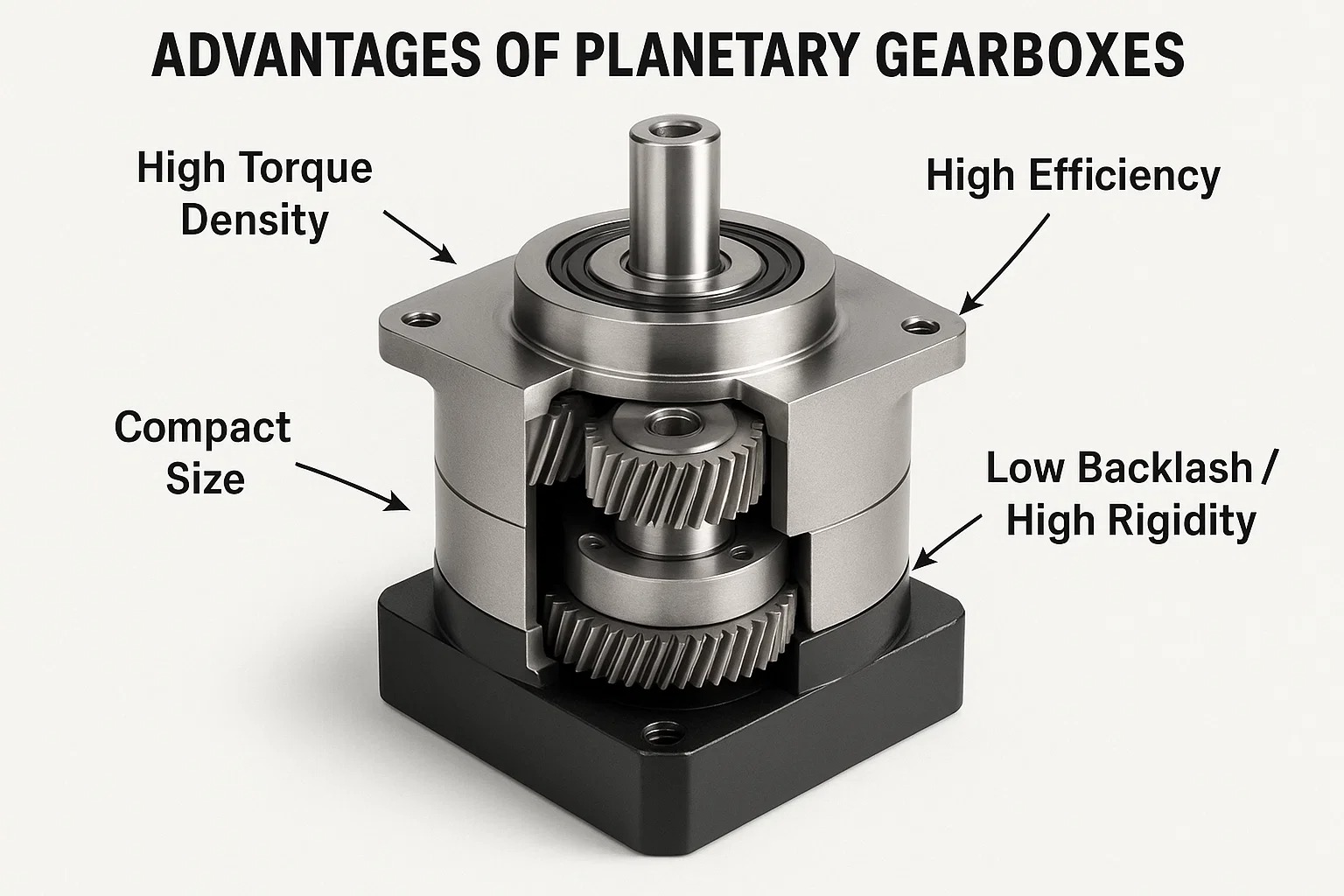

V. Keuntungan

Desain unik dan prinsip -prinsip operasional gearbox planet memberi mereka beberapa keuntungan signifikan dibandingkan konfigurasi kereta roda gigi lainnya. Manfaat ini justru mengapa mereka adalah pilihan yang lebih disukai dalam beragam aplikasi yang menuntut di mana kinerja, ruang, dan efisiensi adalah yang terpenting.

1. Kepadatan torsi tinggi

Salah satu keuntungan paling menarik dari gearbox planet adalah luar biasa kepadatan torsi . Ini mengacu pada kemampuan mereka untuk mentransmisikan torsi yang sangat tinggi relatif terhadap ukuran dan berat fisik mereka.

• Berbagi Muat: Alasan utama untuk kepadatan torsi tinggi ini adalah distribusi beban di antara beberapa roda gigi planet. Dalam gearbox poros paralel konvensional, seluruh beban biasanya ditransmisikan melalui titik mesh tunggal antara pengemudi dan gigi yang digerakkan. Sebaliknya, dalam sistem planet, torsi dibagi di antara semua roda gigi planet (mis., 3 atau 4 gigi planet), secara efektif mengalikan area kontak yang mentransmisikan daya.
• Distribusi Stres: Berbagi beban ini berarti bahwa setiap gigi gigi mengalami stres lebih sedikit dibandingkan dengan sistem tunggal-mesh yang menangani torsi total yang sama. Hal ini memungkinkan roda gigi yang lebih kecil untuk mentransmisikan daya yang lebih besar, atau untuk roda gigi yang lebih besar untuk mentransmisikan daya yang secara signifikan lebih tinggi tanpa meningkatkan dimensi fisik mereka secara proporsional.
• Kekuatan kompak: Karakteristik desain yang melekat ini membuat gearbox planet ideal untuk aplikasi di mana ruang terbatas tetapi transmisi daya tinggi diperlukan, memberikan lebih banyak daya dalam amplop yang lebih kecil.

2. Ukuran kompak

Itu Ukuran kompak gearbox planetary adalah konsekuensi langsung dari desain koaksial dan konsentris mereka.

• Input/output koaksial: Tidak seperti gearbox tradisional di mana poros input dan output sering diimbangi, gearbox planet biasanya memiliki poros input dan output yang diselaraskan pada sumbu yang sama. Pengaturan koaksial ini merampingkan desain dan integrasi mesin, menghilangkan kebutuhan untuk penyelarasan poros yang kompleks atau ruang tambahan untuk gigi offset.
• Efisiensi Ruang: Roda gigi disusun secara konsentris, dengan roda gigi planet yang mengorbit di dalam Perlengkapan cincin di sekitar gigi matahari. Pengaturan internal ini meminimalkan jejak keseluruhan gearbox dibandingkan dengan set gigi eksternal yang membutuhkan lebih banyak ruang untuk poros paralel dan selongsong yang lebih besar untuk mengakomodasi rentang roda gigi.
• Manfaat Integrasi: Jejak yang ringkas ini sangat penting dalam mesin modern, di mana miniaturisasi dan penggunaan ruang yang efisien adalah driver desain utama. Ini memungkinkan untuk fungsionalitas yang lebih kompleks dalam produk yang lebih kecil, mengurangi ukuran dan berat mesin secara keseluruhan, dan menyederhanakan pemasangan.

3. Efisiensi Tinggi

Gearbox planet sangat dihormati karena mengesankan efisiensi transmisi daya , sering mencapai hingga 97% atau lebih per tahap.

• Kontak bergulir: Alasan utama untuk efisiensi tinggi ini adalah dominasi kontak bergulir di antara gigi roda gigi. Tidak seperti beberapa jenis roda gigi lain yang melibatkan tingkat gesekan geser yang lebih tinggi, gerakan roda gigi planet relatif terhadap matahari dan roda ring sebagian besar merupakan gerakan bergulir. Gesekan bergulir secara inheren lebih rendah dari gesekan geser, yang meminimalkan kehilangan energi karena panas.
• Pasukan yang seimbang: Distribusi simetris gear planet di sekitar gigi matahari membantu menyeimbangkan gaya radial di dalam gearbox. Ini mengurangi momen lentur pada poros dan bantalan, yang menyebabkan lebih sedikit gesekan dan keausan, dan selanjutnya berkontribusi pada efisiensi yang lebih tinggi dan umur yang diperluas.
• Mengurangi konsumsi energi: Efisiensi yang lebih tinggi secara langsung diterjemahkan menjadi lebih sedikit limbah energi, suhu operasi yang lebih rendah, dan pada akhirnya, biaya operasional yang lebih rendah untuk peralatan. Ini adalah faktor penting dalam industri intensif energi dan aplikasi bertenaga baterai.

Selain keunggulan inti ini, desain unik gearbox planet secara inheren berkontribusi pada beberapa karakteristik menguntungkan lainnya:

• Backlash rendah dan kekakuan tinggi: Desain yang kaku dan berbagi beban dengan beberapa titik meshing secara inheren memberikan backlash yang sangat rendah dan kekakuan torsional tinggi. Ini sangat penting untuk aplikasi yang membutuhkan gerakan presisi tinggi dan berulang, seperti robotika dan mesin CNC.
• Operasi yang tenang: Pembagian beban di antara beberapa gigi dan keseimbangan yang melekat dari komponen yang berputar menyebabkan transmisi daya yang lebih halus dan mengurangi kebisingan dan getaran dibandingkan dengan jenis gigi lainnya, terutama pada kecepatan yang lebih tinggi.
• Daya tahan lama dan umur panjang: Konstruksi yang kuat dan distribusi beban seimbang meminimalkan keausan pada gigi dan bantalan gigi individu, yang mengarah ke umur operasional yang lebih lama dan berkurangnya persyaratan perawatan, bahkan di bawah beban berat.

Ringkasan Keuntungan Gearbox Planetary

Vi. Memilih gearbox planet yang tepat

Memilih gearbox planet yang tepat adalah langkah penting untuk memastikan kinerja sistem, keandalan, dan efektivitas biaya. Seleksi yang salah dapat menyebabkan kegagalan peralatan, inefisiensi, atau biaya yang tidak perlu. Proses ini membutuhkan pemahaman yang komprehensif tentang tuntutan aplikasi dan pencocokan yang cermat dari berbagai parameter gearbox.

1. Faktor yang perlu dipertimbangkan: torsi, kecepatan, rasio gigi, akurasi, lingkungan

Saat memilih gearbox planet, faktor -faktor inti berikut harus dievaluasi secara komprehensif:

• Torsi:
  • Torsi Output: Ini adalah salah satu parameter yang paling penting. Anda perlu mendefinisikan dengan jelas Torsi operasi terus menerus dan potensi apa pun Torsi puncak or torsi akselerasi Aplikasi membutuhkan. Torsi output terukur gearbox harus lebih tinggi dari torsi operasi berkelanjutan aplikasi, dan kapasitas torsi sesaat maksimumnya harus dapat menahan puncak aplikasi atau torsi awal.
  • Mulai torsi dan torsi pengereman: Torsi sementara ini seringkali lebih tinggi dari torsi kontinu, dan gearbox membutuhkan kapasitas cadangan yang cukup untuk menanganinya.
  • Torsi Dinilai vs Max Torsi: Sebagian besar produsen memberikan torsi output yang dinilai (biasanya torsi maksimum yang dapat ditransmisikan secara terus menerus pada kecepatan dan masa pakai tertentu) dan torsi sesaat maksimum (batas absolut gearbox dapat menahan diri untuk durasi singkat sebelum kerusakan potensial). Selalu pilih berdasarkan kebutuhan sebenarnya dari aplikasi Anda.
• Kecepatan:
  • Kecepatan input: Ini biasanya mengacu pada kecepatan output motor ke gearbox. Setiap gearbox planet memiliki yang diijinkan Kecepatan input maksimum , melebihi yang dapat menyebabkan overheating, meningkatnya kebisingan, atau pengurangan umur.
  • Kecepatan keluaran: Ini adalah kecepatan operasi akhir yang dibutuhkan oleh aplikasi. Ini diturunkan dengan membagi kecepatan input dengan rasio roda gigi.
  • Kecepatan operasi berkelanjutan: Kecepatan di mana gearbox dapat berjalan untuk waktu yang lama. Operasi berkecepatan tinggi meningkatkan generasi panas.
• Rasio persneling:
  • Itu rasio gigi bertindak sebagai jembatan antara kecepatan motor dan kecepatan beban yang diinginkan. Ini ditentukan dengan membagi kecepatan input dengan kecepatan output.
  • Saat memilih rasio, pertimbangkan rentang kecepatan operasi motor yang efisien dan kecepatan akhir yang dibutuhkan oleh beban.
  • Jika rasio pengurangan yang sangat tinggi diperlukan, a Gearbox planet multi-tahap mungkin perlu. Rasio yang berbeda akan mempengaruhi ukuran, efisiensi, dan biaya gearbox.
• Akurasi (backlash):
  • Reaksi: Mengacu pada permainan sudut atau "slop" di kereta roda gigi. Diukur sebagai jumlah rotasi pada poros output ketika poros input dipegang tetap dan bergoyang bolak -balik, biasanya dinyatakan dalam busur menit . Semakin kecil reaksi, semakin tinggi ketepatan transmisi gearbox.
  • Persyaratan Aplikasi:
    • Aplikasi presisi tinggi (mis., Robotika, mesin CNC, pemotongan laser): Membutuhkan gearbox backlash ultra-rendah (mis., <3 busur-min) untuk memastikan posisi yang akurat dan pelacakan jalur.
    • Aplikasi Industri Umum (mis., Konveyor, mesin pengemasan): Mungkin memiliki persyaratan reaksi yang lebih santai (mis., 5-15 busur-min).
  • Serangan bawah biasanya menyiratkan manufaktur yang lebih tepat dan biaya yang lebih tinggi untuk gearbox.
• Lingkungan:
  • Suhu Operasi: Gearbox dirancang untuk rentang suhu operasi tertentu. Melampaui batas ini dapat mempengaruhi kinerja pelumas, seal life, dan reliabilitas gearbox secara keseluruhan. Lingkungan panas atau dingin yang ekstrem membutuhkan desain atau pelumas khusus.
  • Kelas Perlindungan (Peringkat IP): Berdasarkan keberadaan debu, kelembaban, atau agen korosif di lingkungan kerja, pilih gearbox dengan peringkat IP yang sesuai (mis., IP65, IP67) untuk melindungi komponen internal.
  • Getaran dan muatan guncangan: Jika aplikasi melibatkan tingkat getaran yang tinggi atau beban kejut berkala, gearbox yang lebih kuat dibangun dengan bantalan yang lebih tahan lama mungkin diperlukan.
  • Ruang pemasangan: Sementara gearbox planet kompak, pastikan ada ruang yang cukup untuk pemasangan dan disipasi panas yang tepat.

2. Faktor layanan

Itu Faktor Layanan ( f s ​ ) adalah pengganda desain penting yang digunakan untuk menyesuaikan peringkat torsi nominal gearbox untuk memperhitungkan berbagai ketidakpastian dan kondisi yang menuntut yang ada dalam aplikasi aktual. Ini memastikan bahwa gearbox yang dipilih memiliki margin kapasitas beban yang cukup untuk masa pakai yang dimaksudkan dan keandalannya.

• Definisi: Faktor layanan adalah koefisien korektif berdasarkan faktor -faktor seperti jenis beban, tingkat kejut, jam operasi harian, frekuensi awal, dan kondisi sekitar.
• Perhitungan: Itu Torsi Dinilai dari gearbox yang dipilih harus lebih besar dari atau sama dengan Torsi aplikasi yang diperlukan × Faktor Layanan ( f s ​ ) .
• Kisaran Faktor Layanan Khas: Biasanya antara 1.0 dan 2.0, atau bahkan lebih tinggi.
  • 1.0 - 1.2: Beban seragam, operasi harian pendek, tidak ada guncangan.
  • 1.2 - 1.5: Beban kejut sedang, operasi harian normal.
  • 1.5 - 2.0: Beban kejut yang berat, operasi tugas berat yang berkelanjutan, sering mulai/berhenti.
• Pentingnya: Produsen biasanya memberikan pedoman pemilihan faktor layanan terperinci dalam katalog produk mereka. Mengabaikan faktor layanan dapat menyebabkan kelebihan gearbox, keausan prematur, dan kegagalan.

3. Inersia

Inersia (momen inersia, J ) mengacu pada resistensi objek terhadap perubahan gerakan rotasi. Dalam memilih gearbox planetary untuk aplikasi servo, pencocokan inersia adalah pertimbangan penting.

• Muat inersia: Inersia bagian mekanis yang digerakkan oleh gearbox.
• Inersia motor: Inersia rotor motor.
• Inersia Gearbox: Inersia dari komponen berputar internal gearbox (planet roda gigi, gigi matahari, dll.), Biasanya dinyatakan sebagai inersia yang dipantulkan pada poros input.
• Rasio pencocokan inersia: Secara umum disarankan untuk menjaga rasio antara inersia beban (tercermin ke poros motor) dan inersia rotor motor dalam kisaran tertentu, biasanya 1: 1 hingga 10: 1 (load inersia / inersia motor). Pencocokan optimal sering antara 3: 1 dan 5: 1.
  • Rasio terlalu tinggi: Dapat menyebabkan ketidakstabilan kontrol motor, respons lamban, panas berlebih, atau getaran.
  • Rasio A Too Low: Dapat mengakibatkan operasi yang tidak efisien, karena motor tidak sepenuhnya memanfaatkan kemampuannya.
• Perhitungan: Inersia beban tercermin ke poros motor dengan membaginya dengan kuadrat rasio roda gigi. Misalnya, jika rasio roda gigi i dan muat inersia J L ​ , inersia beban yang dipantulkan pada poros motor J L ​ / i 2 .

4. Kapasitas termal

Kapasitas termal Mengacu pada jumlah maksimum panas yang dapat dihilangkan oleh geatbox dapat menghilang secara terus menerus tanpa suhu internalnya melebihi batas yang diizinkan, mengingat kondisi ambien spesifik.

• Sumber Panas: Selama operasi, gearbox planet menghasilkan panas karena gesekan gigi, gesekan bantalan, dan kerugian pengadukan pelumas. Jika panas ini tidak hilang secara efektif, suhu internal akan naik.
• Dampak Suhu: Suhu internal yang terlalu tinggi mempercepat degradasi pelumas, mengurangi umur segel, dan dapat menyebabkan keausan prematur atau kerusakan roda gigi dan bantalan.
• Pentingnya:
  • Untuk Operasi tugas berat, berkecepatan tinggi, atau berdurasi lama , Kapasitas termal adalah parameter seleksi yang penting.
  • Bahkan jika gearbox memenuhi kapasitas torsi dan persyaratan pencocokan inersia, itu mungkin masih terlalu panas selama operasi berkelanjutan jika kapasitas termal tidak cukup.
• Disipasi Panas: Panas biasanya dihamburkan melalui area permukaan casing gearbox melalui konveksi alami, atau kadang -kadang melalui sistem pendinginan paksa seperti kipas. Produsen menyediakan grafik kapasitas termal atau data untuk membantu pengguna mengevaluasi ini.

5. mencocokkan gearbox dengan aplikasi

Memilih gearbox planet adalah proses berulang yang melibatkan pertukaran dan optimalisasi semua faktor yang disebutkan di atas.

1. Tentukan persyaratan aplikasi: Tentukan dengan jelas torsi output yang diperlukan, kecepatan, akurasi, siklus tugas, dan kondisi lingkungan.
2. Perhitungan Pendahuluan: Berdasarkan kebutuhan torsi dan kecepatan, awalnya menentukan rasio gigi yang diperlukan.
3. Menerapkan Faktor Layanan: Sesuaikan persyaratan torsi dengan menerapkan faktor layanan yang sesuai berdasarkan jenis beban dan kondisi operasi.
4. Pencocokan inersia: Mengevaluasi inersia beban dan mencerminkannya ke poros motor melalui rasio roda gigi untuk memastikan pencocokan yang baik dengan inersia motor.
5. Verifikasi kapasitas termal: Khusus untuk operasi kontinu, pastikan kapasitas termal gearbox yang dipilih cukup untuk menghilangkan panas yang dihasilkan.
6. Persyaratan Akurasi: Berdasarkan permintaan aplikasi untuk memposisikan presisi, pilih gearbox dengan kelas backlash yang sesuai.
7. Kesesuaian lingkungan: Periksa peringkat perlindungan IP, kisaran suhu operasi, dan spesifikasi lingkungan lainnya.
8. Ukuran dan pemasangan: Konfirmasikan dimensi fisik gearbox yang sesuai dengan ruang yang tersedia dan bahwa gaya pemasangan memenuhi persyaratan desain.
9. Konsultasikan Produsen: Pilihan akhir harus mengintegrasikan spesifikasi teknis terperinci, kurva kinerja, dan pemandu seleksi yang disediakan oleh pabrikan. Seringkali, insinyur pabrikan dapat menawarkan saran ahli yang disesuaikan dengan aplikasi spesifik Anda.

Faktor kunci untuk ikhtisar pemilihan gearbox planetary

Vii. Pemeliharaan dan pemecahan masalah

1. Tugas pemeliharaan rutin

Pemeliharaan proaktif dan terjadwal jauh lebih hemat biaya daripada perbaikan reaktif. Regimen pemeliharaan yang khas untuk gearbox planet harus mencakup:

• Inspeksi Visual: Periksa gearbox secara teratur untuk tanda -tanda kerusakan eksternal, pengencang longgar, getaran yang tidak biasa, atau kebocoran oli di sekitar segel dan sambungan. Eksterior gearbox yang bersih juga membantu disipasi panas yang efisien.
• Pemeriksaan Level Pelumas: Periksa tingkat pelumas secara berkala. Untuk unit yang dilumasi minyak, ini mungkin melibatkan dipstick atau kaca penglihatan. Untuk unit yang dilumasi dengan minyak, pastikan pemasangan minyak dapat diakses dan jelas.
• Penilaian Kondisi Pelumas: Periksa warna, kejelasan, dan konsistensi pelumas. Tanda -tanda perubahan warna (penggelapan), keruh (kontaminasi air), atau partikel logam menunjukkan kebutuhan untuk perubahan pelumas langsung dan penyelidikan lebih lanjut.
• Periksa sesak pengikat: Seiring waktu, getaran dapat menyebabkan baut pemasangan dan pengencang kopling melonggarkan. Periksa secara teratur dan torsi ulang semua baut kritis sesuai dengan spesifikasi pabrikan. Koneksi yang longgar dapat menyebabkan misalignment, peningkatan keausan, dan kebisingan.
• Pembersihan: Jaga agar eksterior gearbox bebas dari debu, kotoran, dan puing -puing. Sebuah penumpukan dapat bertindak sebagai lapisan isolasi, menghambat disipasi panas dan berpotensi menyebabkan kepanasan.

2. Pelumasan

Pelumasan bisa dibilang merupakan satu -satunya faktor paling kritis dalam umur panjang dan kinerja gearbox planetary. Ini melayani beberapa fungsi vital:

• Mengurangi gesekan dan keausan: Membuat film pelindung antara bagian yang bergerak (persneling, bantalan), mencegah kontak logam-ke-logam.

• Menghilangkan panas: Membawa panas yang dihasilkan oleh gesekan, membantu menjaga suhu operasi yang optimal.

• Melindungi terhadap korosi: Membentuk penghalang terhadap kelembaban dan agen korosif, mencegah karat dan degradasi komponen internal.

• Pembersihan: Membantu membawa partikel aus, menjaga permukaan internal tetap bersih.

• Jenis Pelumas:

  • Gemuk: Biasanya digunakan untuk gearbox yang lebih kecil, tertutup, atau berkecepatan rendah. Ini memberikan sifat penyegelan yang baik dan dapat beroperasi dalam berbagai orientasi. Namun, ia menawarkan kapasitas pendinginan yang lebih sedikit daripada minyak.
  • Minyak: Lebih disukai untuk aplikasi yang lebih besar, berkecepatan lebih tinggi, atau daya lebih tinggi karena kemampuan pendinginan dan pembersihan yang unggul. Viskositas yang berbeda tersedia berdasarkan kecepatan, suhu, dan beban.

• Metode Pelumasan:

  • Pelumas Grease: Diterapkan melalui perlengkapan minyak pada interval yang ditentukan.
  • Pelumasan Bath Minyak: Gears sebagian tenggelam dalam reservoir oli, percikan minyak ke komponen.
  • Persetan Pelumasan: Mirip dengan penangas minyak, tetapi lebih mengandalkan gerakan roda gigi untuk memercikkan minyak.
  • Pelumasan paksa (sirkulasi oli): Digunakan untuk gearbox daya tinggi besar, di mana oli dipompa melalui sistem, disaring, dan didinginkan.

• Jadwal Pelumasan: Selalu mematuhi ketat pada rekomendasi pabrikan . Ini termasuk:

  • Isi/Ubah Awal: Sering diperlukan setelah periode pembobolan awal.
  • Interval perubahan reguler: Berdasarkan jam operasi, suhu, beban, dan jenis pelumas.
  • Top-up: Untuk sistem yang memungkinkannya, mempertahankan tingkat pelumas yang benar sangat penting.

3. Analisis Getaran

Analisis Getaran adalah teknik pemeliharaan prediktif yang kuat yang digunakan untuk mendeteksi tanda -tanda awal keausan, kerusakan, atau misalignment dalam gearbox, seringkali jauh sebelum kebisingan yang terdengar atau kegagalan yang signifikan terjadi.

• Tujuan: Untuk memantau "kesehatan" gearbox dengan menganalisis tanda tangan getaran yang unik. Perubahan tanda tangan ini menunjukkan masalah yang berkembang.
• Cara kerjanya: Sensor (accelerometer) melekat pada rumah gearbox untuk mengukur getaran. Pengukuran ini kemudian dianalisis untuk frekuensi dan amplitudo spesifik yang sesuai dengan berbagai komponen internal (mis., Gigi gigi spesifik, bantalan, poros).
• Apa yang dideteksi:
  • Pakaian bantalan: Peningkatan getaran pada frekuensi spesifik yang terkait dengan elemen bantalan (bola/rol, ras dalam, ras luar, kandang).
  • Cacat gigi gigi: Chipping, pitting, atau aus pada gigi gigi menciptakan pola getaran yang unik.
  • Misalignment: Masalah misalignment atau pemasangan poros dapat menyebabkan getaran karakteristik.
  • Ketidakseimbangan: Komponen berputar yang tidak seimbang dapat menyebabkan peningkatan getaran.
  • Kelonggaran: Komponen longgar dapat menyebabkan getaran seperti dampak.
• Manfaat:
  • Mengurangi downtime yang tidak direncanakan: Memungkinkan untuk perbaikan yang dijadwalkan selama jendela pemeliharaan yang direncanakan, mencegah kegagalan bencana.
  • Jadwal pemeliharaan yang dioptimalkan: Bergeser dari pemeliharaan berbasis waktu ke kondisi, mengurangi intervensi yang tidak perlu.
  • Kehidupan komponen yang diperluas: Mengatasi masalah kecil lebih awal mencegah mereka meningkat menjadi masalah besar.

4. Masalah dan solusi umum

Memecahkan masalah gearbox planet sering dimulai dengan pengamatan gejala yang cermat (kebisingan, panas, kebocoran, berkurangnya kinerja) dan kemudian secara sistematis mempersempit penyebab potensial. Selalu berkonsultasi dengan manual teknis gearbox terlebih dahulu.

5. Bacan (sebagai masalah)

Sementara beberapa reaksi normal untuk kereta gear apa pun, an peningkatan reaksi sering menunjukkan keausan atau kerusakan.

• Penyebab:
  • Keausan normal: Selama periode operasi yang diperpanjang, permukaan gigi dan jarak jauh dapat meningkat secara bertahap.
  • Pakaian bantalan: Bantalan usang memungkinkan poros bergerak secara radial, meningkatkan jarak yang efektif antara gigi gigi.
  • Pakaian/kerusakan gigi gigi: Pitting, spalling, atau keausan berlebihan pada gigi roda gigi secara langsung meningkatkan permainan.
  • Majelis yang tidak tepat: Baut yang salah torsi atau pemasangan yang tidak tepat selama perakitan atau perbaikan awal.
  • Beban kelebihan/guncangan: Muatan yang tiba -tiba dan berlebihan dapat merusak atau merusak gigi dan bantalan gigi.
• Gejala: Gerakan dendeng atau tidak tepat selama perubahan arah, mengurangi akurasi penentuan posisi dalam aplikasi presisi, peningkatan kebisingan (clunking atau mengetuk selama pembalikan).
• Solusi:
  • Untuk sebagian besar presisi tinggi, gearbox planetary yang disegel, peningkatan reaksi biasanya berarti Penggantian gearbox karena komponen internal tidak dirancang untuk penyesuaian atau perbaikan lapangan.
  • Dalam beberapa gearbox industri yang lebih besar dan dapat diservis, komponen usang (roda gigi, bantalan) mungkin dapat diganti oleh teknisi yang memenuhi syarat.
  • Pastikan penyelarasan pemasangan dan kopling yang tepat untuk mengesampingkan penyebab eksternal.

6. kebisingan (sebagai masalah)

Kebisingan yang tidak biasa dari gearbox planet adalah indikator kuat dari masalah yang mendasarinya. Jenis kebisingan seringkali dapat mengisyaratkan masalahnya.

• Penyebab:
  • Pelumas yang tidak mencukupi atau terkontaminasi: Kurangnya film pelumas atau partikel abrasif dalam minyak/minyak menyebabkan peningkatan gesekan dan suara penggilingan.
  • Bantalan usang atau rusak: Menghasilkan suara rengekan, bersenandung, atau menggiling, tergantung pada jenis dan tingkat keausan.
  • Gigi gigi yang rusak: Gigi chipping, pitting, atau patah dapat menyebabkan ketukan, clunking, atau suara penggilingan yang tidak rata.
  • Misalignment: Antara motor dan gearbox, atau gearbox dan beban yang digerakkan, dapat menyebabkan getaran dan kebisingan yang berlebihan.
  • Overloading: Beroperasi di luar kapasitas pengenal menyebabkan peningkatan stres, panas, dan kebisingan.
  • Resonansi: Jika frekuensi operasi cocok dengan frekuensi alami mesin, ia dapat memperkuat getaran dan kebisingan.
• Gejala: Merengek, bersenandung, menggiling, berkelahi, mengetuk, berderak.
• Solusi:
  • Periksa/ganti pelumas: Pastikan jenis, level, dan kebersihan yang benar.
  • Periksa keausan: Dengarkan berbagai bidang, pertimbangkan analisis getaran untuk menentukan sumber (bantalan, roda gigi).
  • Menyetel kembali: Verifikasi dan perbaiki ketidaksejajaran di kereta drive.
  • Kurangi beban: Pastikan gearbox tidak beroperasi di luar peringkat torsi kontinu atau intermiten.
  • Isolasi: Gunakan dudukan pengumpuran getaran jika kebisingan disebabkan oleh resonansi atau getaran yang ditransmisikan.

Masalah, penyebab, dan solusi gearbox planet umum

Viii. Tren masa depan dalam teknologi gearbox planet

Bidang transmisi daya terus berkembang, didorong oleh meningkatnya permintaan untuk kinerja yang lebih tinggi, efisiensi yang lebih besar, peningkatan kecerdasan, dan peningkatan keberlanjutan di seluruh industri. Teknologi gearbox planetary berada di garis depan evolusi ini, dengan beberapa tren utama membentuk masa depannya.

1. Kemajuan dalam Bahan dan Desain

Inovasi dalam Sains Bahan dan Metodologi Desain mendorong batas -batas apa yang dapat dicapai oleh gearbox planet:

• Bahan canggih:
  • Bahan rasio kekuatan-ke-berat yang lebih tinggi: Penelitian pada paduan baja baru, keramik, dan bahan gabungan bertujuan untuk menghasilkan roda gigi dan rumah yang lebih ringan namun lebih kuat. Ini sangat penting untuk kedirgantaraan, otomotif (terutama EV), dan robot di mana pengurangan berat secara langsung memengaruhi kinerja dan efisiensi energi.
  • Perawatan dan pelapis permukaan yang ditingkatkan: Teknik pengerasan permukaan baru (mis., Nitriding canggih, karburisasi) dan pelapis gesekan rendah, yang tahan pakaian tinggi (mis., Karbon seperti berlian DLC) sedang dikembangkan. Ini meningkatkan daya tahan gigi roda gigi, mengurangi kerugian gesekan, dan memperpanjang umur operasional komponen, bahkan di bawah beban ekstrem atau di lingkungan yang menantang.
  • Bahan Cerdas: Meskipun masih sebagian besar dalam penelitian, integrasi potensial bahan pintar yang dapat beradaptasi dengan kondisi yang berubah (mis., Properti pelumasan diri sendiri, penyembuhan diri) dapat merevolusi pemeliharaan gearbox dan umur panjang.
• Geometri gigi yang dioptimalkan dan desain gigi:
  • Simulasi dan analisis lanjutan: Alat komputasi modern seperti Finite Element Analysis (FEA) dan Computational Fluid Dynamics (CFD) memungkinkan para insinyur untuk secara tepat memodelkan dan mensimulasikan penyiaran gigi, distribusi tegangan, dan aliran pelumasan. Hal ini mengarah pada profil gigi dan geometri gigi yang dioptimalkan yang meminimalkan konsentrasi tegangan, meningkatkan pembagian beban, mengurangi kebisingan, dan memaksimalkan efisiensi.
  • Modifikasi Topografi: Merancang topografi mikro spesifik pada permukaan gigi dapat meningkatkan pembentukan film pelumas, mengurangi gesekan, dan meningkatkan ketahanan aus.
• Pabrikan aditif (pencetakan 3D):
  • Geometri kompleks: Pencetakan 3D memungkinkan pembuatan struktur internal yang sangat kompleks dalam gearbox, seperti saluran pendingin terintegrasi, desain ringan yang dioptimalkan, atau bahkan geometri gigi baru yang tidak mungkin diproduksi dengan metode pemesinan tradisional.
  • Prototipe dan kustomisasi yang cepat: Teknologi ini memfasilitasi prototipe cepat desain baru dan memungkinkan produksi yang hemat biaya dari gearbox planet yang sangat disesuaikan untuk aplikasi niche tanpa biaya perkakas yang luas.

2. Integrasi dengan Teknologi Cerdas

Konvergensi rekayasa mesin dengan teknologi digital mengubah gearbox planet menjadi komponen "pintar", yang mampu memonitori diri dan operasi cerdas.

• Sensor Terpadu: Gearbox masa depan akan semakin menampilkan sensor tertanam untuk pemantauan parameter kritis secara real-time seperti:
  • Suhu: Di berbagai titik internal untuk mendeteksi panas berlebih.
  • Getaran: Untuk mengidentifikasi tanda -tanda awal pemakaian bantalan atau kerusakan gigi.
  • Kecepatan dan torsi: Untuk pelacakan kinerja dan deteksi kelebihan beban.
  • Kualitas Pelumas: Sensor yang dapat mendeteksi kontaminasi atau degradasi pelumas.
• Kecerdasan Buatan (AI) dan Pembelajaran Mesin (ML):
  • Pemeliharaan Prediktif: Algoritma AI menganalisis data dari sensor terintegrasi untuk memprediksi potensi kegagalan sebelum terjadi, memungkinkan pemeliharaan proaktif dan meminimalkan downtime yang tidak direncanakan. Model pembelajaran mesin dapat mengidentifikasi anomali halus dalam pola operasi yang mungkin dilewatkan oleh analisis manusia.
  • Optimalisasi Kinerja: AI dapat menganalisis kondisi operasi dan menyesuaikan parameter (jika sistem memungkinkan) untuk mengoptimalkan efisiensi atau memperluas umur komponen.
  • Deteksi Anomali: Dengan cepat menandai kondisi operasi yang tidak biasa yang menyimpang dari perilaku normal.
• Teknologi Kembar Digital:
  • Replika virtual: Membuat "kembar digital" virtual dari gearbox fisik memungkinkan simulasi waktu nyata, prediksi kinerja, dan pengujian virtual dari berbagai skenario tanpa memengaruhi unit fisik yang sebenarnya.
  • Diagnostik yang ditingkatkan: Kembar digital dapat memproses data real-time dari gearbox fisik untuk memberikan diagnostik dan prognostik yang sangat akurat.

3. Pemantauan Kondisi

Pemantauan kondisi (cm) adalah landasan teknologi gearbox pintar, menggeser strategi pemeliharaan dari reaktif atau berbasis waktu ke prediktif dan berbasis kondisi.

• Definisi: Pemantauan kondisi melibatkan secara terus menerus atau secara berkala mengamati keadaan gearbox planet dan komponennya untuk mengidentifikasi perubahan yang mungkin menunjukkan kesalahan yang berkembang atau kerusakan dalam kinerja.
• Metode:
  • Analisis Getaran: (Sebagaimana dirinci dalam Bagian VII) tetap menjadi alat utama, mendeteksi masalah seperti pakaian bantalan, cacat gigi roda gigi, dan ketidakseimbangan.
  • Pemantauan Suhu: Melacak suhu internal dan eksternal untuk mengidentifikasi panas yang diinduksi gesekan, menunjukkan potensi masalah pelumasan atau kelebihan beban.
  • Analisis Minyak: Analisis laboratorium sampel pelumas untuk mendeteksi partikel keausan, kontaminasi (mis., Air, bahan bakar), dan degradasi pelumas, memberikan wawasan tentang kesehatan komponen internal.
  • Emisi Akustik (AE): Mendengarkan suara frekuensi tinggi yang dihasilkan oleh kesalahan yang baru jadi seperti perambatan retak atau kerusakan permukaan.
• Manfaat: Pemeliharaan proaktif, mengurangi waktu henti yang tidak dijadwalkan, peningkatan pemanfaatan aset, jadwal perbaikan yang dioptimalkan, umur komponen yang diperpanjang, dan peningkatan keamanan operasional.

4. Integrasi IoT

Itu Internet of Things (IoT) Menghubungkan gearbox planetary ke ekosistem digital yang lebih luas, memungkinkan pemantauan jarak jauh, pengambilan keputusan berbasis data, dan integrasi mulus ke pabrik pintar (Industri 4.0).

• Konektivitas: Gearbox akan semakin dilengkapi dengan modul komunikasi (mis., Wi-Fi, seluler, Ethernet) untuk mengirimkan data sensor ke gateway lokal atau platform berbasis cloud.
• Pemantauan dan Kontrol Jarak Jauh: Operator dan tim pemeliharaan dapat memantau kesehatan gearbox, metrik kinerja, dan menerima peringatan dari mana saja, memfasilitasi diagnostik jarak jauh dan bahkan berpotensi penyesuaian jarak jauh.
• Wawasan berbasis data: Sejumlah besar data yang dikumpulkan memungkinkan analitik canggih, memberikan wawasan yang lebih dalam tentang kinerja gearbox, mengidentifikasi tren, mengoptimalkan parameter operasional, dan mendukung inisiatif peningkatan berkelanjutan.
• Integrasi dengan Sistem Perusahaan: Gearbox yang diaktifkan IoT dapat berintegrasi dengan sistem perencanaan sumber daya perusahaan (ERP), sistem eksekusi manufaktur (MES), dan sistem manajemen pemeliharaan yang dibantu komputer (CMM), menciptakan pandangan holistik tentang operasi pabrik dan kebutuhan pemeliharaan.

Tren ini secara kolektif menunjuk ke masa depan di mana gearbox planet bukan hanya komponen mekanis tetapi sistem cerdas, terhubung, dan sadar diri yang berkontribusi signifikan terhadap efisiensi, keandalan, dan otomatisasi proses industri.

Kesimpulan: Rekap manfaat dan penggunaan gearbox planet

Panduan mendalam ini telah melintasi dunia rumit gearbox planet, dari prinsip-prinsip kerja mendasar mereka hingga aplikasi mereka yang beragam dan keunggulan mendalam. Kami telah mengeksplorasi bagaimana sistem mekanik yang cerdik ini, ditandai dengan gigi matahari tengah, mengorbit roda gigi planet, dan ring ring luar, mengubah kekuatan rotasi untuk memenuhi persyaratan industri modern yang menuntut.

Kami telah melihat bahwa kekuatan inti dari gearbox planet terletak pada kemampuan mereka untuk memberikan Kepadatan torsi yang sangat tinggi dalam a Jejak kaki yang sangat kompak . Desain unik ini memungkinkan distribusi beban yang efisien di beberapa jerat roda gigi, yang dihasilkan efisiensi transmisi daya yang unggul and Serangan minimal , yang sangat penting untuk kontrol presisi. Manfaat yang melekat ini membedakan mereka dari solusi gigi konvensional, menjadikannya landasan mesin berkinerja tinggi.

Keserbagunaan gearbox planet terbukti dalam adopsi mereka yang meluas di banyak sektor. Dari gerakan yang tepat Otomatisasi Industri dan sambungan yang diartikulasikan robotika untuk tuntutan yang kuat Aerospace and transmisi otomotif , mereka sangat diperlukan. Peran mereka meluas ke sektor energi, berkuasa turbin angin dan memastikan posisi yang akurat Sistem Pelacakan Surya , dan mengoptimalkan kinerja mesin pengemasan dan cetak . Terlepas dari aplikasinya, gearbox planet secara konsisten memberikan kekuatan yang diperlukan, pengurangan kecepatan, dan akurasi untuk mendorong kemajuan.

Selain itu, kami telah menyentuh evolusi berkelanjutan dari teknologi ini, didorong oleh kemajuan bahan, teknik manufaktur, dan integrasi teknologi pintar. Masa depan menjanjikan gearbox planet yang lebih cerdas, terhubung, dan efisien, dilengkapi dengan canggih pemantauan kondisi and Kemampuan IoT , mendorong batas pemeliharaan prediktif dan optimasi operasional.

Intinya, gearbox planet jauh lebih dari sekadar komponen untuk pengurangan kecepatan atau perkalian torsi; Mereka adalah enabler vital presisi, kekuatan, dan efisiensi di dunia yang semakin bergantung pada mesin canggih. Karena industri terus menuntut kinerja yang lebih tinggi dalam paket yang lebih kecil dan lebih dapat diandalkan, kecerdikan dan manfaat gearbox planet akan memastikan peran mereka yang sangat diperlukan selama beberapa dekade mendatang. Komitmen kami sebagai produsen terkemuka adalah untuk terus berinovasi, memberikan solusi gearbox planet mutakhir yang memenuhi kebutuhan pelanggan kami yang berkembang dan mendorong masa depan transmisi daya mekanik.
